　　根據新版ISO16750-2 2023版標準要求，掃頻的頻率步徑按照log 2%進行變化，并且每個頻率至少執行2s。

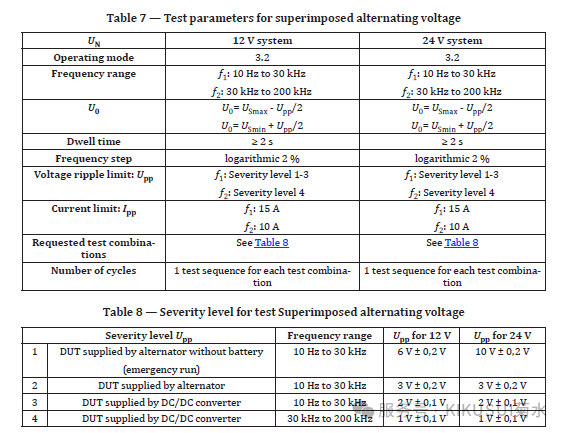

4.4 Superimposed alternating voltage 部分測試要求截圖

　　通過PBZ系列關聯的Wavy軟件可以實現該頻率變化的編輯，但因為所需要編輯的步驟很多，實際的操作會很繁瑣。并且如果是做30k-200k這段的掃頻，雖然我們目前提供方法可以實現100K以上的正弦波形輸出，但因為高頻部分會有電壓的衰減，所以需要每個頻率點測定實際輸出的幅值，單獨設定電壓值。

　　為了解決上述提到的操作復雜的問題，菊水上海制作了PBZ特定波形導入用軟件用于輔助完成新16750-2 2023版中200kHz掃頻試驗以及模擬10us中斷試驗的波形編輯。PBZ特定波形導入用軟件通過簡單的參數設定就可以自動寫入標準要求的掃頻波形，并且自動使用PBZ自身的測量功能對高頻的電壓降進行補償。如果需要更高精度的電壓測量，可以使用菊水的數字萬用表DME1600來對PBZ輸出電壓進行測定，從而讓PBZ進行電壓補償。

　　使用PBZ特定波形導入用軟件時需要注意：

　　需要使用USB和PBZ電源進行連接

　　200k掃頻相關波形需要用到ARB 1 10us中斷相關波形需要用到ARB 2~10 200k掃頻相關波形會保存到Program 1 10us中斷相關波形會保存到Program 2

　　所需設備機型及軟件：PBZ系列、DME1600（可不使用）、Wavy for PBZ、PBZ特定波形導入用軟件。

　　該軟件我們之前小規模的在一定的客戶處綁定設備序列號來進行使用，現在我們將該軟件公開，并且不限定型號和固件版本號都可以使用。
