　　研究背景

　　在科學技術日新月異的時代背景下，新材料的研究與開發已成為推動各行各業技術革新與效率提升的關鍵驅動力。其中，電機磁芯作為核心部件，其性能的優劣直接關乎電機的整體效率與運行的穩定性。

　　多重角色｜roles

　　?在工業自動化領域，電機磁芯廣泛應用于各種傳動系統和控制系統中。

　　?在新能源汽車中，采用高性能的磁芯材料可以提高電機的能效，減少碳排放，助力綠色出行。

　　?在家用電器領域中，如洗衣機、空調等家電產品中的電機，通常采用高性能的磁芯材料來提高電機的效率和穩定性，從而提升家電的性能和使用壽命。

　　在電機所使用的磁芯材料里，具有高磁導率的材料能極大增強磁場的傳遞效率，并有效降低能量損失。此外，這種材料還能在確保電機保持卓越性能的基礎上，實現體積的縮減以及重量的減輕。

　　01客戶情況

　　一所高校正在進行電機磁芯材料的研究工作，當前階段的需求是對硅鋼片進行磁導性能測試。

　　02測試要求

　　1、測試頻率：≤50MHz

　　2、測試方法：硅鋼片疊成一定的厚度，用絕緣膠帶裹起來，進行磁導率測試。

　　03解決方案

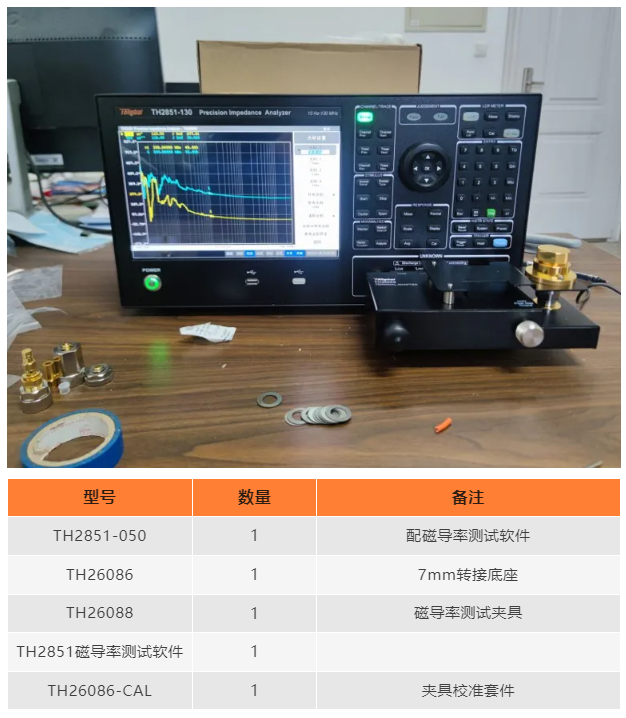

　　根據上述測試要求，推薦TH2851-050精密阻抗分析儀，配合磁導率測試軟件+磁導率夾具，具體配置如下圖：

　　1、解決材料特性的影響

　　在一些高頻應用的電機中，如高速電機或變頻電機，磁場的變化速度非?？臁８叽艑?dǎo)率材料能夠更好地適應這種快速變化的磁場，減少磁場泄漏和能量損耗，從而保證電機的穩定運行。TH2851系列精密阻抗分析儀測試頻率范圍：10Hz-130MHz，由于客戶測試頻率≤50MHz，推薦TH2851-050精密阻抗分析儀。

　　2、解決測試環境的復雜性

　　地球自帶磁場，這一自然現象會對磁導率的測量過程引入一定程度的干擾，尤其在高精度要求的測量場景下，即便是微小的外界影響也可能致使測量結果發生顯著變化。

　　為了確保測量的精確性，TH26088磁導率測試夾具采用了屏蔽設計，有效防止了這些干擾，從而保障了測試結果的準確性。

　　3、打破測試方法的局限性

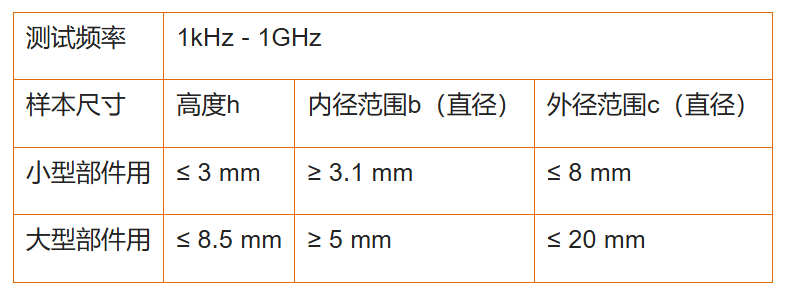

　　不同的樣品尺寸會影響磁場的測量結果，TH26088磁導率測試夾具配有一個小型和一個大型夾具，適應各種尺寸，是測量磁性材料的理想結構。

　　4、測試設備的選擇與校準

　　為保證測試結果準確，需將儀器本身及測試夾具、周邊環境等帶來的寄生電容、電阻、電感等清除掉，即所謂“清零”。

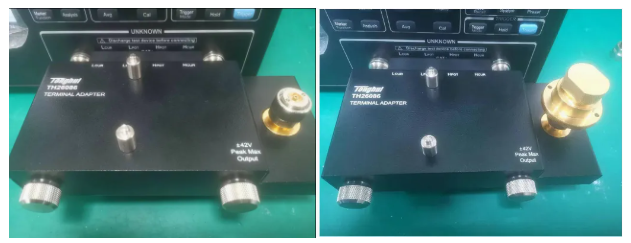

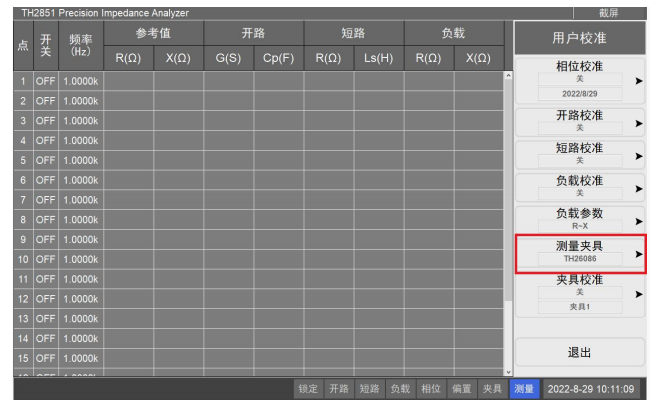

　　可通過轉換夾具TH26086、TH26088進行校準工作，如下圖

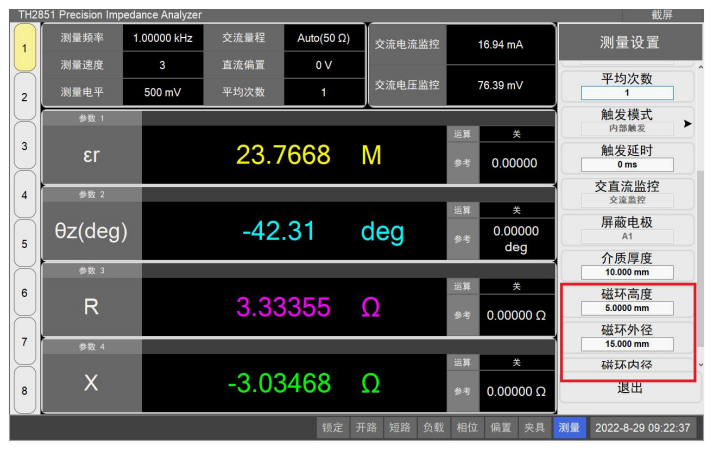

　　當對磁環執行磁導率檢測時，需要設定以下三項參數：磁環的高度、外部直徑以及內部直徑。將被測品放入夾具內，測量參數選擇復數磁導率即可進行測試。

　　04經驗與總結

　　在過去，磁導率測試往往伴隨著繁瑣且耗時的計算流程。然而，如今TH2851系列精密阻抗分析儀基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便，為材料研究領域帶來了一系列便捷且高效的方法，極大地推動了磁導率測試的進程。
