如何使用手持隔離示波表,找到電氣故障源頭?
深圳市萬博儀器儀表有限公司| 2025-04-07|返回列表

  當工程師們排查異常的電氣故障時,和偵探探案有著異曲同工之妙。工程師需要從設備的種種表現抽絲剝繭。他們從多個測試點的數據逐一排查,甚至需要不斷擴大調查范圍,檢查上游供電的電能質量,偵破各個潛在的影響因素,終定位故障。


  其通過小巧便利的設計外形,高帶寬以及高采樣,讓我們看到電力波形本來的模樣。其實透過波形,我們不僅可以掌握電的變化狀態,更能在故障出現時,及時找到問題根源。


  01、案例一 神秘的跳閘

       問題背景

      在某電力電子實驗室,每當使用新采購的臺式示波器測量負載兩端電壓時,整個實驗室的電路就會跳閘。工程師排查了實驗臺和電路,沒有故障,更奇怪的是,使用Fluke 190示波器就能正常測量。難道,新買的示波器壞了嗎?

       現場情況

       a.實驗室供電電源沒有接地

       b.實驗臺沒有額外強制接地

       c.實驗進行時會有明顯的大電壓變化

       d.新示波器由實驗室電壓供電,會跳閘;由實驗臺供電,不會跳閘

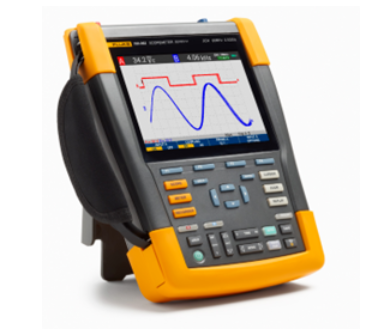

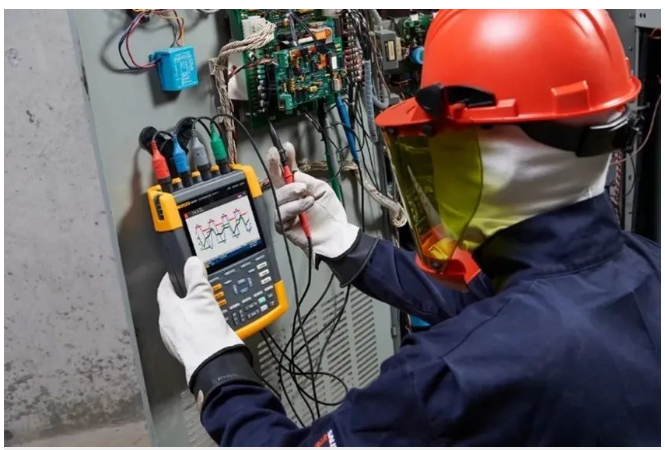

       解決方案Fluke 190III示波表

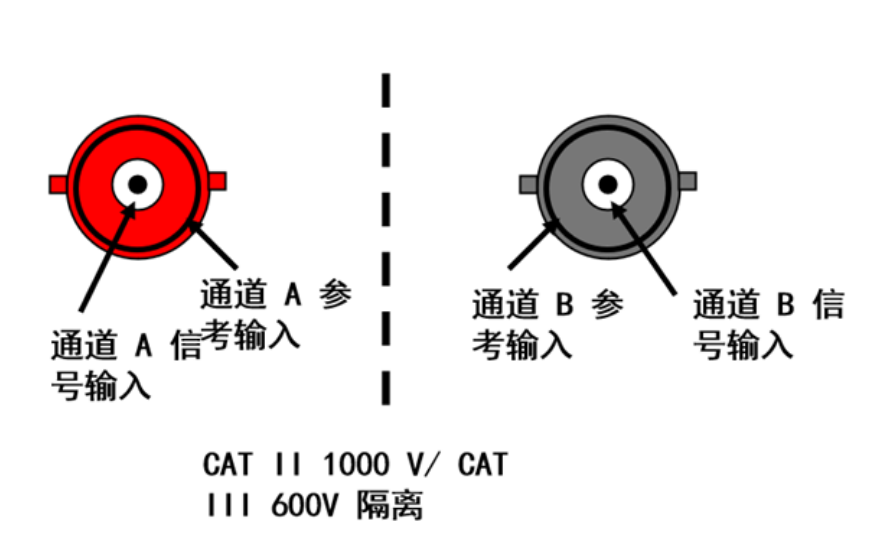

       經過福祿克工程師的現場分析,立刻推測出了原因導致這些神秘的跳閘。原來,實驗臺是浮地的,新購示波器沒有做過隔離,測試時示波器通過地線造成了負載高壓對地短路。而Fluke 190III是經過隔離處理,無論通道間還是通道和USB間都完全隔離。因此,在測量多路高壓時,選擇Fluke 190III示波表正確又安全,它可覆蓋從mV到kV量程的各種應用,用戶能夠實現從微電子到重型高壓電氣應用的測量。


        圖1 190III隔離的設計


  02、案例二不斷燒毀的新電機

       問題背景

       某公司購置了2臺355kW的變頻電機,新機交付15天后就燒毀了一臺,隔天又燒毀了一臺,廠家更換兩臺新機,然而2天后,又燒毀了一臺。是電機質量不過關,還是變頻器問題?是諧波過大還是過電壓導致?

       現場情況

       電機的額定電壓是1140V,兩臺電機由一臺變頻器驅動,每次都是遠端的那臺先燒毀。

       解決方案MDA550III電機驅動分析儀


       變頻電機的故障排查是個復雜的過程,如下圖所示,需要分析整個控制過程中的每個點。便捷的工具能幫助我們快速判斷故障點,大大節省現場設置和測試的時間。MDA550III電機驅動分析儀是合適這個案例的工具。

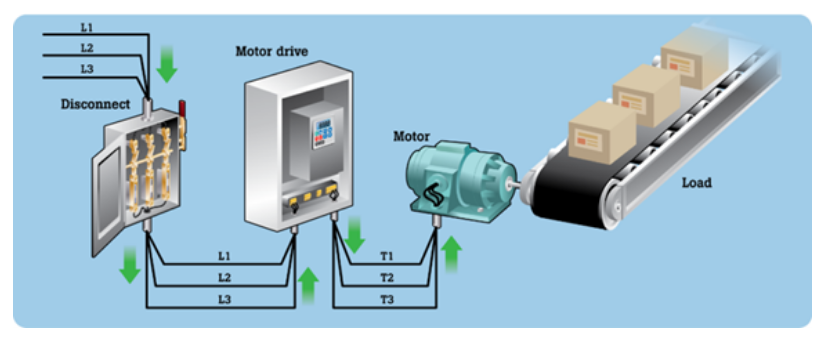

圖2變頻電機連接示意圖

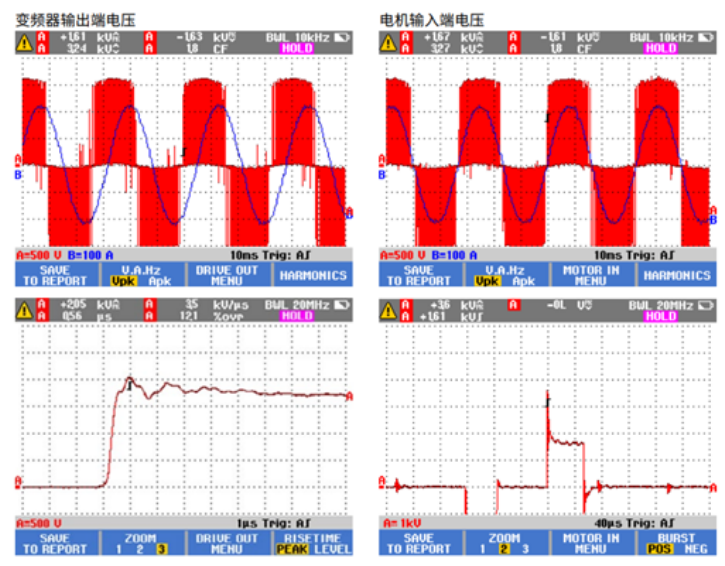

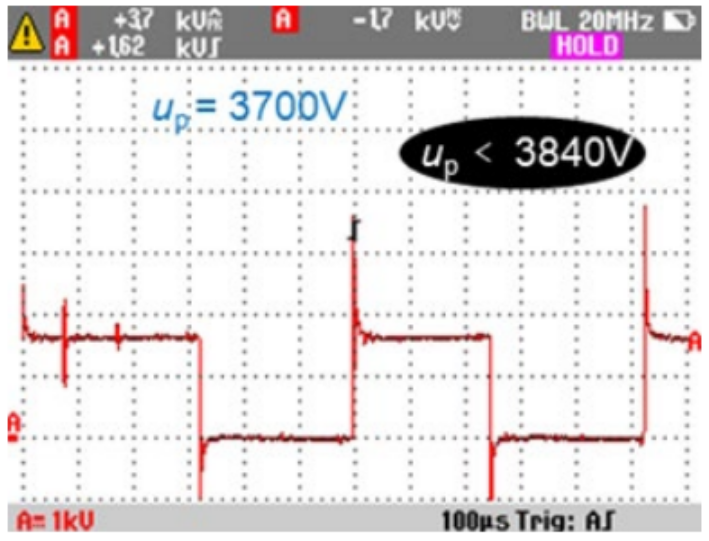

       首先,要分析變頻器輸出電壓和電機輸入電壓。清晰可見,變頻器輸出是正常的,而電機輸入端存在了過沖電壓。現場是1140V的電機,大沖擊電壓限制為3840V。測試結果雖存在過沖電壓,但高為3700V,確實沒有超過電機的絕緣耐受范圍。



       因此,我們初步的結論是電機質量不合格。當然也存在著運行工況不典型的可能,需要更多的測試才能得到令廠家信服的結論。

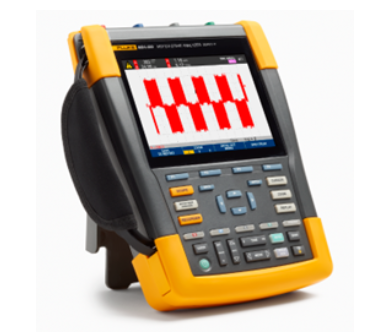

  MDA550III轉為變頻驅動電機設計,大的優勢是引導式菜單,依據儀器提示即可完成測試,測量過電壓、軸電壓等等參數易如反掌。
